Блок газогорелочный Л1-Н

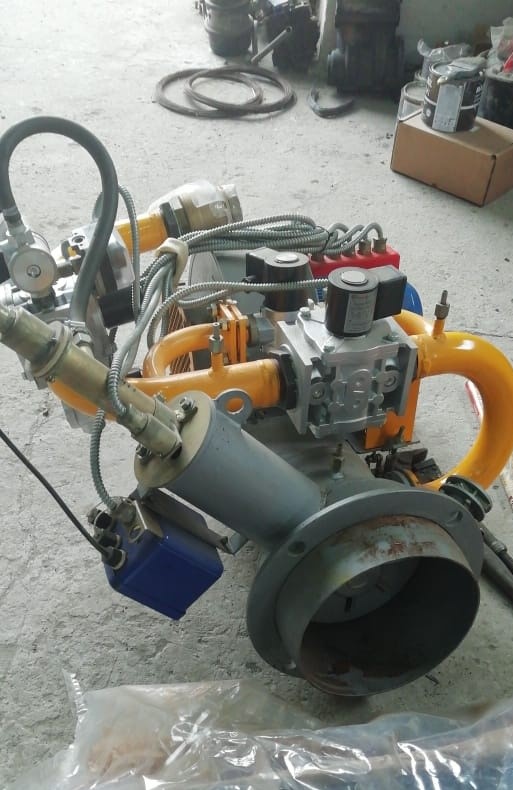

Блок Л1-Н. Блок газогорелочный автоматизированный предназначен для отопительных водогрейных котлов производительностью до 1 Гкал/ч. Блок включает в себя узлы огневой, газовый и воздушный, а также автоматику , пульт управления, расположенные у рабочего места оператора. В огневой узел входят запальная и основная горелки, фронтовая плита с электродом контроля пламени. Фронтовая плита имеет направляющие, по которым можно переместить горелку при необходимости осмотра огневого и воздушного узлов. В газовый узел входят электромагнитные клапаны «большого горения» и «малого горения» основной горелки, обеспечивающие двухступенчатое регулирование, а также запальная горелка.

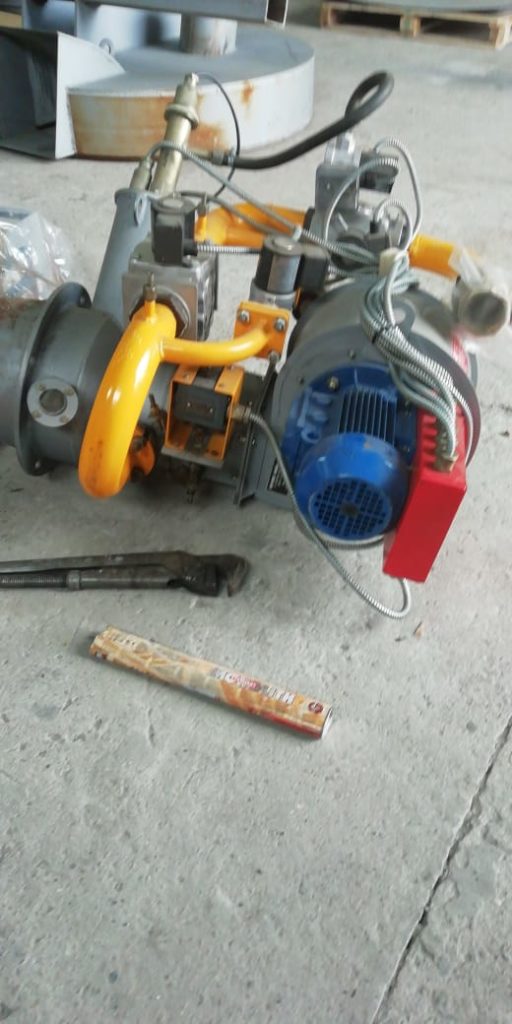

Воздушный узел состоит из вентилятора и регулирующей заслонки, фиксация крайних положений которой при работающем вентиляторе осуществляется изменением натяжения пружины. Воздух в горелку подается через квадратный патрубок, омывает газовую камеру и поступает в смеситель. Часть воздуха закручивается лопатками, остальная часть направляется в периферийную область смесителя. Газ подается через газовую камеру в распределитель, разворачивается на 180° и поступает в закрученный поток воздуха через щель, образованную плоскостью диска и обрезом распределителя.
